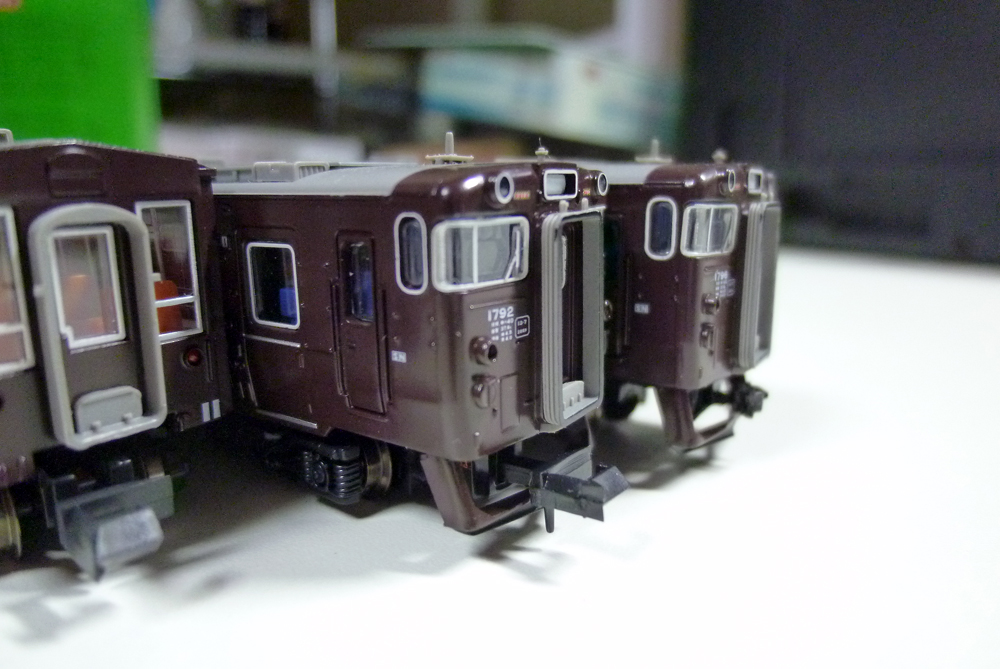

今回は排障器周りを加工していきます。
アーノルトカプラーを装備しているため仕方ないのですが、やはり気になってしまいます。

そこで取りいだしたるは…

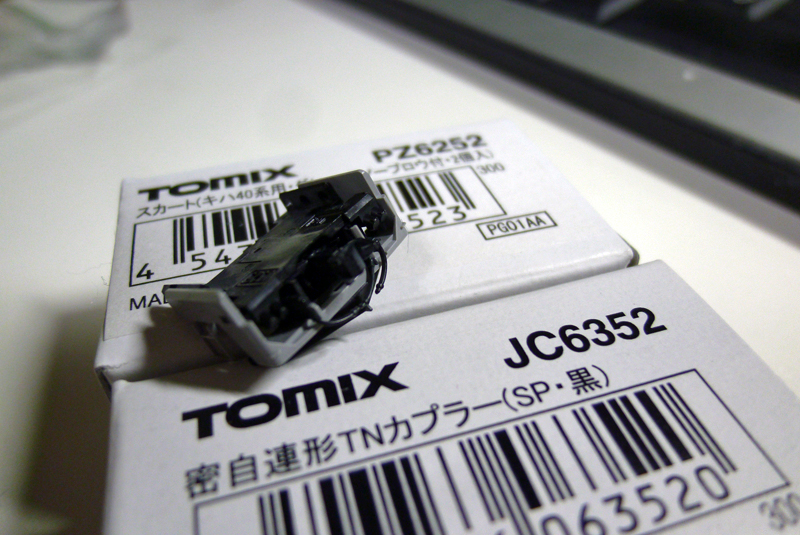

TOMIXのPZ6252 & JC6352。
同社のキハ40系に使用するスカートとボディマウントＴＮです。

今回はこれに付け替えるのを主加工とします。

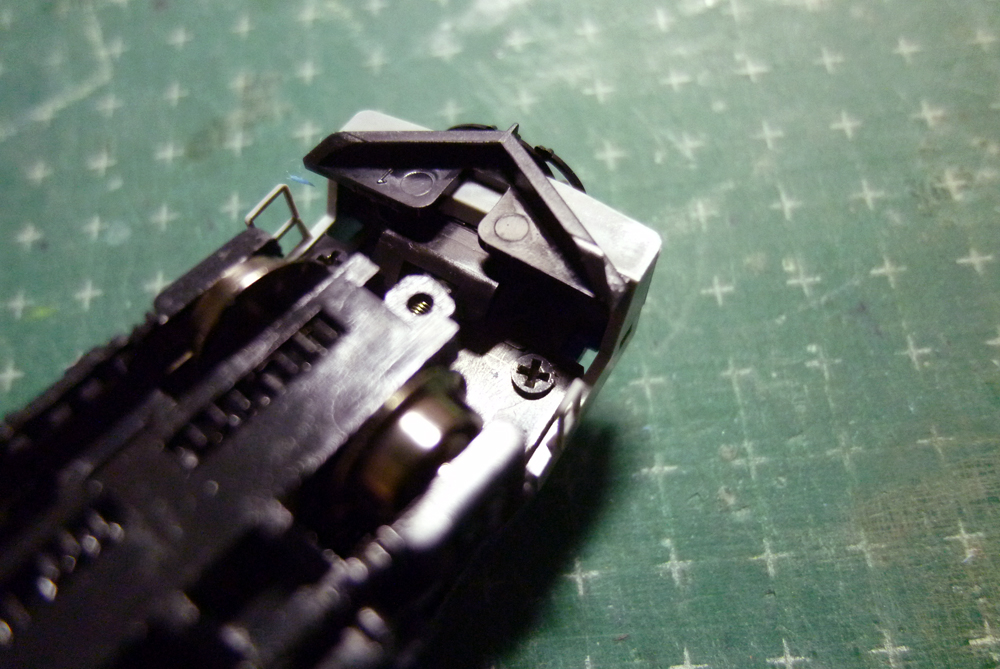

まずは動力車から。
そのままでも取り付けられるのですが、それだと「位置が下すぎ」ることになります。

そのため、台枠側を削れるだけ削っていきます。
削りすぎたらプラ板を噛ませればいいだけですから、思い切って削ってしまいました。
結果「削りすぎじゃない？」ってぐらい削った方が良かったことが判明。

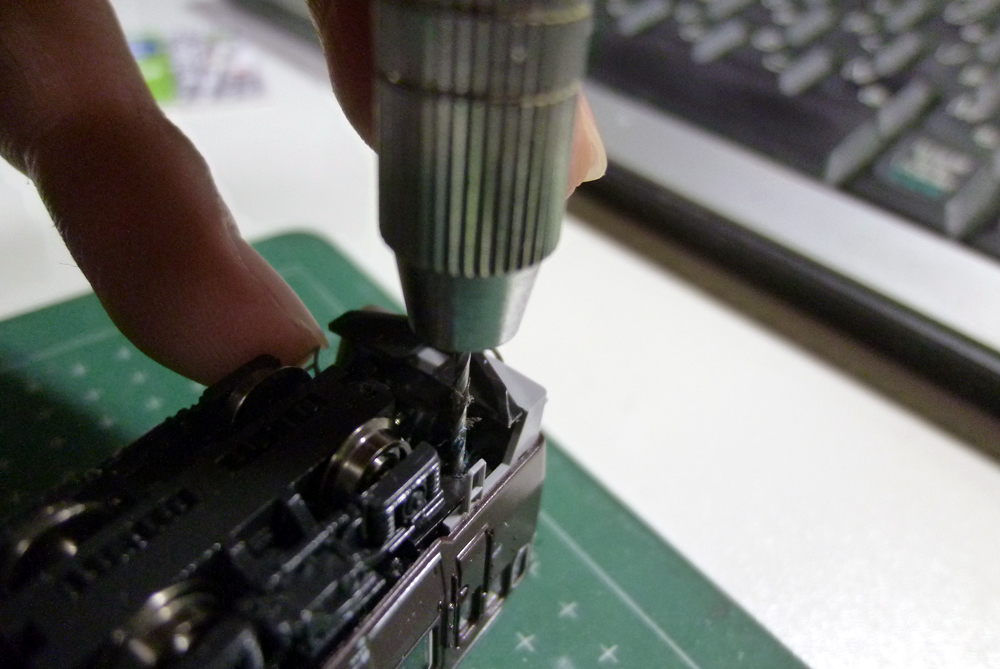

一度車体に嵌めてから位置を確定させ、ピンバイスで一気に穴を開けてしまいます。
Φ1.2mmの穴を開けた後、Φ1.4mmｘ3mmのネジでボディマウントＴＮを固定しました。

台枠側にモールドされた爪を1箇所生かしておき、さらにこのネジで固定すれば強度的には大丈夫でしょう。
まぁ、ちぎれたらネジを増やせばい(ry

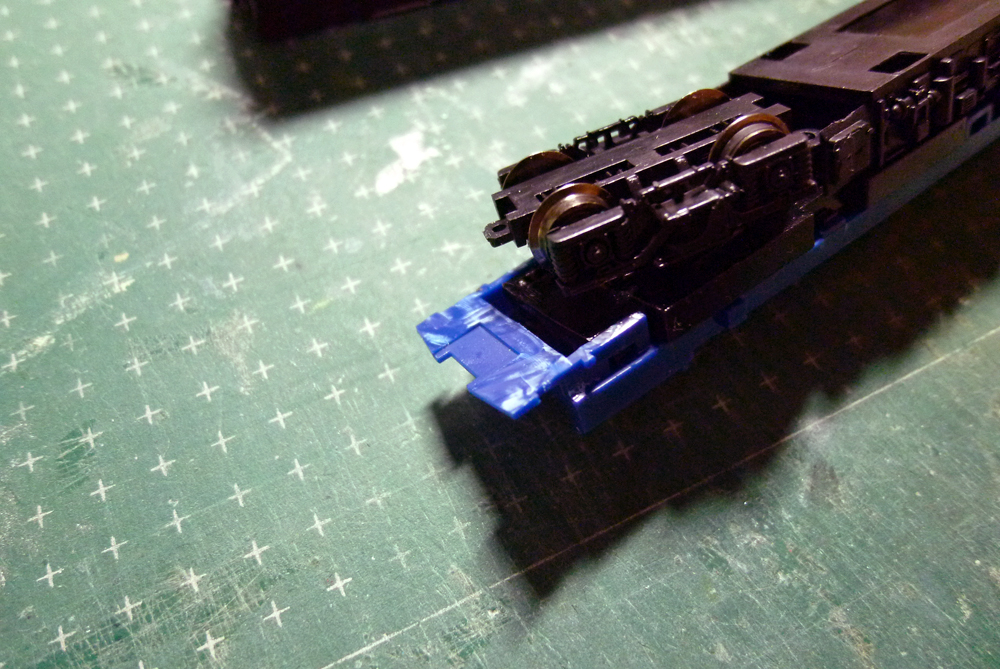

そんわけで次回はＴ車のＴＮ化から始めます！
